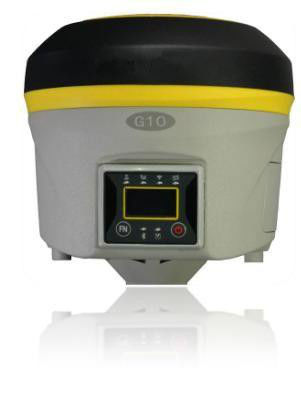

Trimble Board IP67 220 Saluran G10 GNSS RTK

G10 220 saluran Penerima GNSS dengan papan trimble BD970

SPESIFIKASI

PENERIMA

• Saluran: 220 GNSS



• Satelit Dilacak



  GPS: L1C / A Simultan, L2C, L2E, L5



  GLONASS: LlC / A, LIP, L2 C / A Simultan, L2P, L3



  SBAS: LI C / A Simultan, L5



  GALILEO Simurrentous El, E5A, E5B (disediakan)



  KOMPAS: Bl (QPSK), Bl-MBOC (6,1, 1/11), BI-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK), B3BOC (15, 2,5), l5 (QPSK)



  QZSS: Ll C / A, Ll SAIF, L2C, L5

• Tingkat Posisi: Hingga 50 Hz



• Perolehan Kembali Sinyal: <1 detik



• Inisialisasi Sinyal RTK: Biasanya <10 dtk



• Hot Start: Biasanya <15 s



• Keandalan Inisialisasi:> 99,9%



• Memori Internal: 4 GB (Lebih dari 45 hari penyimpanan data statis statis dengan merekam sampel setiap 1 detik)



• Kartu Micro SD: Slot ekspansi dengan memori internal 4 GB (opsional 32 GB)



  POSISI



• SURVEI STATIS PRESISI TINGGI (Pengamatan Waktu Lon) Horisontal: 2,5 mm + 0,1 ppm RMS



  Vertikal: 3,5 mm + 0,4 ppm RMS

• STATISTIK CEPAT



  Horisontal: 3 mm + 0,5 ppm RMS



  Vertikal: 5 mm + 0,5 ppm RMS



• POSISI DIFERENSIAL KODE Horisontal: 0,25 mm + 1 ppm RMS



  Vertikal: 0,45 mm + 1ppm RMS



• POSISI SBAR (Khas) Horisontal: 0,5 m RMS²



  Vertikal: 0,8 RMS²



• KINEMATIC NYATA WAKTU (<30km)-SURVEIING NETWORK³ RTK Tetap Horisontal: 8mm + 0,8ppm RMS



  Memperbaiki RTK Vertikal: 15mm + 1ppm RMS

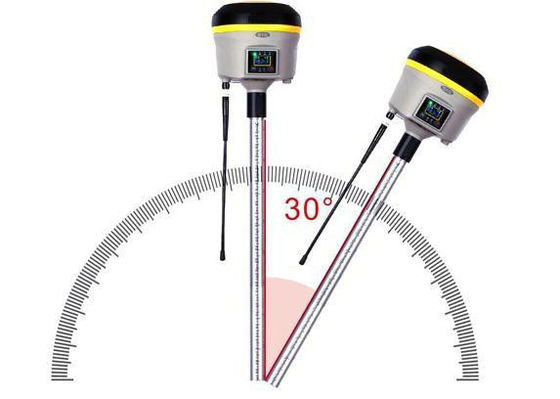

• POSITINING TILTED (2m POLE) 10 ° kecenderungan 20 mm RMS



  Kemiringan 20 ° 30 mm RMS Kemiringan 30 ° 50 mm RMS



  KOMUNIKASI

• Konektor I / O



• 7-pin Lemo dan 5-pin Lemo Interfaces.Kabel multifungsi dengan antarmuka USB untuk koneksi PC.



• Perangkat Bluetooth: 2,4 GHz kelas Il



• Wi-Fi: IEEE 802.11 b / g / n



• UI Web: Untuk meningkatkan perangkat lunak, mengelola status dan pengaturan, mengunduh data, dll. Melalui ponsel pintar, tablet, atau internet lainnya yang diaktifkan



  peralatan elektronik



• Output navigasi: ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, Referensi



  output: CMR, CMR +, sCMRx, RTCM2.1, RTCM2.3 RTCM3.O, RTCM3.1, GRS, GBS.



  ANTENA GNS TERPADU



• Akurasi tinggi antena mikro-strip empat konstelasi, pusat fase-nol dengan papan penekan multipath internal.



  RADIO INTERNAL

• Rentang Frekuensi: 410-470MHz



• Spasi Saluran: 12.5KHz / 25 KHz



• Daya Rx / Tx: 2W



• Kisaran Maksimal: 3-4 Km di lingkungan perkotaan, hingga 10 Km dengan kondisi optimal.



• Protokol: Transparan EOT / EOC / FST, SATEL.Selatan, TRIMTALX 11/11, TRIMMARK 3, TRIMTALK 450S



  MODUL NIRKABEL

• Band: GSM / GPRS / EDGE: 850/900/1800/1900 MHz



  WCDMA / HSDPA: 850/1900/2100 MHz

• Output Power: GSM850, EGSM900: 33 dBm (2W)



  GSM1800, PCS1900: 30 dBm (1W), WCDMA: 24 dBm



  SUMBER DAYA LISTRIK



• Baterai: Baterai lithium cerdas yang dapat diisi ulang dan diganti 11.1 V -3400 -37.74Wh

• Tegangan: 9 hingga 22 V DC input daya eksternal



• Waktu Kerja dalam Statis (GPS + GLONASS): 12 jam



• Waktu Kerja dalam GSM RTK (GPS + GLONASS): 6,5 jam



• Waktu Pengisian Daya (2 baterai): Biasanya 4 jam



• Konsumsi Daya: <6w



  SPESIFIKASI FISIK

• Ukuran: Φ14cm × 14,4cm H



• Suhu Operasional: -40 ℃ hingga 65 ℃ (-22 ℉ to149 ℉)



• Suhu Penyimpanan: -40 ℃ hingga 85 ℃ (-40 ℉ to185 ℉)



• Suhu Operasional dengan UHF UHF Radio: -30 ℃ hingga 50 ℃

• Tahan air / tahan debu: IP67



  ^s Shock Resistance: Dirancang untuk tahan terhadap penurunan tiang 2 m



  lantai beton tanpa kerusakan.Dirancang untuk tahan jatuh 1 m bebas



  lantai kayu tanpa kerusakan



  ^s Getaran: Getaran tahan
